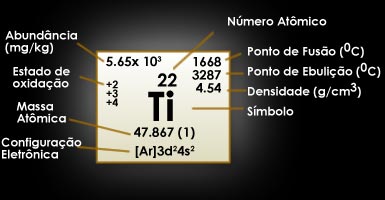

Titânio - Ti
Forma química na solução: TiF62-
Cor da solução aquosa:Incolor
Compatibilidade Química: Pode ser diluído e adicionado em matrizes ácidas contendo HCl e HNO3. Evitar adicionar em matrizes contendo Ca, Th, Sc, Y e terras raras que precipitam com a ânion fluoreto. Em ausência do ânion fluoreto se hidrolisa facilmente, mesmo em meio ligeiramente ácido. Precipita em meio neutro ou básico formando Ti(OH)4. Evitar diluição das soluções ácidas de titânio com água, pois pode formar óxido hidratado dificilmente solúvel em ácidos diluídos.
Estabilidade: A solução na forma de TiF62- é estável por anos em frascos de polietileno (LDPE) em concentrações de 1 – 10.000 mg/L em HNO3 de 2 a 5% + traços de HF . Em concentrações de 0,001 – 1 mg/L é estável por meses em frascos de LDPE em HNO3 1% + traços de HF.
Preparação de Amostras: O metal é facilmente solúvel em mistura oxidante/complexante como HNO3/HF, H2SO4 à quente ou em solução de HF . Minerais de titânio como o Rutilo (TiO2) somente são atacados quando pulverizados e fundidos com KHSO4 a 400oC em cadinho de Pt ou porcelana. O fundido deve ser lixiviado e dissolvido com HCl 1:1. Ligas de Ti devem ser atacada com misturas de ácidos HCl/HNO3/HF. Amostras orgânicas, tintas e pigmentos devem ser levadas a cinzas e estas fundidas com KHSO4 em cadinho de Pt ou porcelana .
Manuseio e armazenagem: Manter o frasco fechado quando não estiver usando. Armazenar a 20oC +/- 5oC. Evitar retorno de solução para o frasco. Não pipetar diretamente do frasco para evitar contaminações.
Informações espectrais:
Cor da solução aquosa:Incolor
Compatibilidade Química: Pode ser diluído e adicionado em matrizes ácidas contendo HCl e HNO3. Evitar adicionar em matrizes contendo Ca, Th, Sc, Y e terras raras que precipitam com a ânion fluoreto. Em ausência do ânion fluoreto se hidrolisa facilmente, mesmo em meio ligeiramente ácido. Precipita em meio neutro ou básico formando Ti(OH)4. Evitar diluição das soluções ácidas de titânio com água, pois pode formar óxido hidratado dificilmente solúvel em ácidos diluídos.
Estabilidade: A solução na forma de TiF62- é estável por anos em frascos de polietileno (LDPE) em concentrações de 1 – 10.000 mg/L em HNO3 de 2 a 5% + traços de HF . Em concentrações de 0,001 – 1 mg/L é estável por meses em frascos de LDPE em HNO3 1% + traços de HF.
Preparação de Amostras: O metal é facilmente solúvel em mistura oxidante/complexante como HNO3/HF, H2SO4 à quente ou em solução de HF . Minerais de titânio como o Rutilo (TiO2) somente são atacados quando pulverizados e fundidos com KHSO4 a 400oC em cadinho de Pt ou porcelana. O fundido deve ser lixiviado e dissolvido com HCl 1:1. Ligas de Ti devem ser atacada com misturas de ácidos HCl/HNO3/HF. Amostras orgânicas, tintas e pigmentos devem ser levadas a cinzas e estas fundidas com KHSO4 em cadinho de Pt ou porcelana .
Manuseio e armazenagem: Manter o frasco fechado quando não estiver usando. Armazenar a 20oC +/- 5oC. Evitar retorno de solução para o frasco. Não pipetar diretamente do frasco para evitar contaminações.
Informações espectrais:
| Técnica | Linhas (nm) | Limite de Detecção LD (mg/L) | Ordem | Tipo | Interferência |
|---|---|---|---|---|---|
| ICP-AES | 323,452 | 0,00092 | 1 | íon | Ce, Ar, Ni |
| ICP-AES | 334,94 | 0,0001 | 1 | íon | Nb, Ta, Cr, U |
| ICP-AES | 365,35 | 0,23 | 1 | íon | |
| ICP-MS | 48 uma | 14 ppt | --- | M+ | 2S16O, 32S14N, 14N16O18O, 14N17N2, 36Ar12C, 48Ca, [96X=2 (onde X = Zr, Mo, Ru)] |
| FAAS | 364,3 | 0,1 (N2O-acetileno) | 1 | átomo | Muitos metais acima de 500 ppm aumentam sinal. O Na acima de 1000 ppm diminui sinal . |
